FZW28-12 戶外分界真空負荷開關

蘇州頂?shù)仉姎獬銎返腇ZW28-12型戶外分界真空負荷開關（開關本體與控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10kV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。適用于10kV架空配電線路分段點或聯絡點分合控制。可與終端設備配套，實現無需通信的就地故障隔離功能。使用于柱上安裝的場合，具有手動和電動操作功能。開關為免維護開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。

聯系電話：0512-69393820

立即咨詢在線留言

產品詳情
技術參數
擴展描述
產品樣本
認證證書

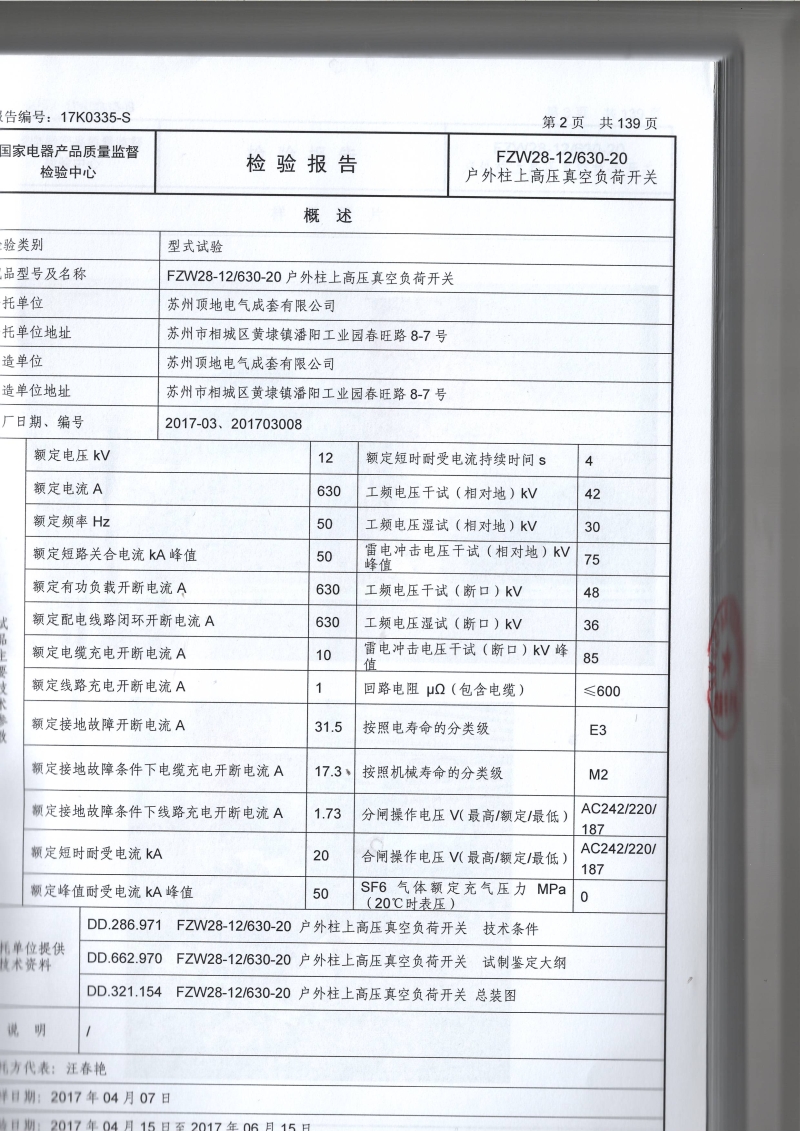

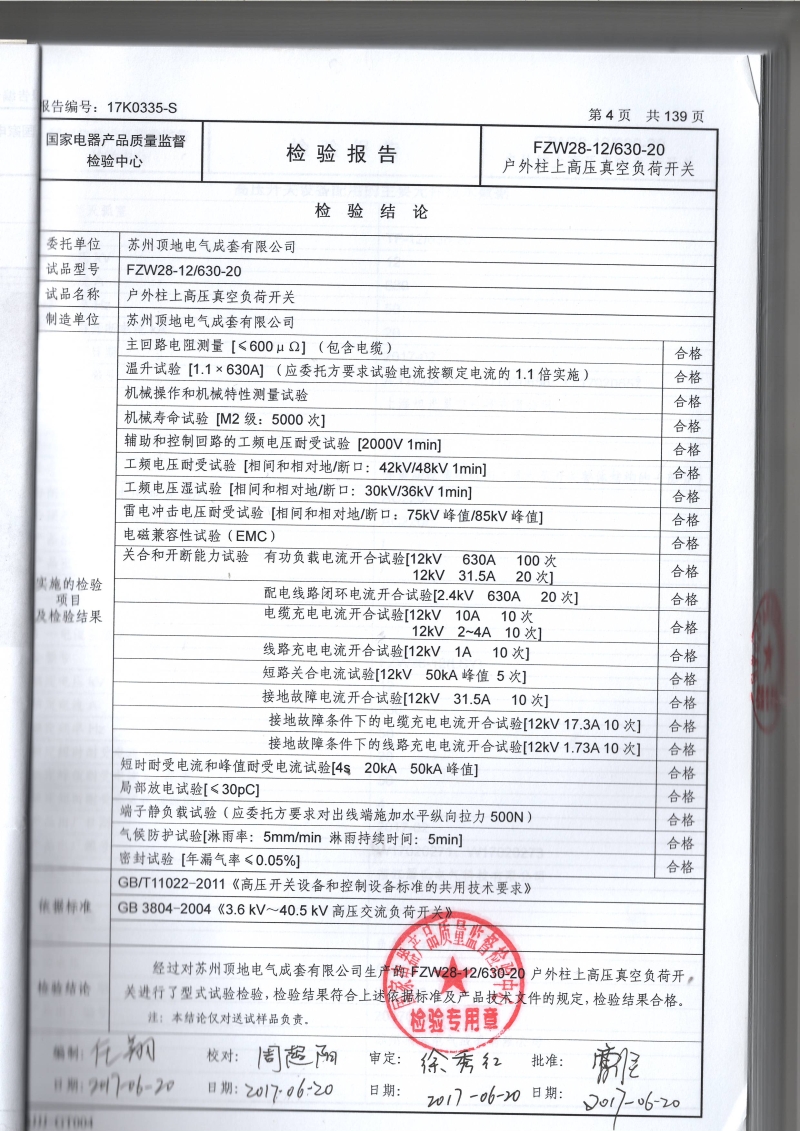

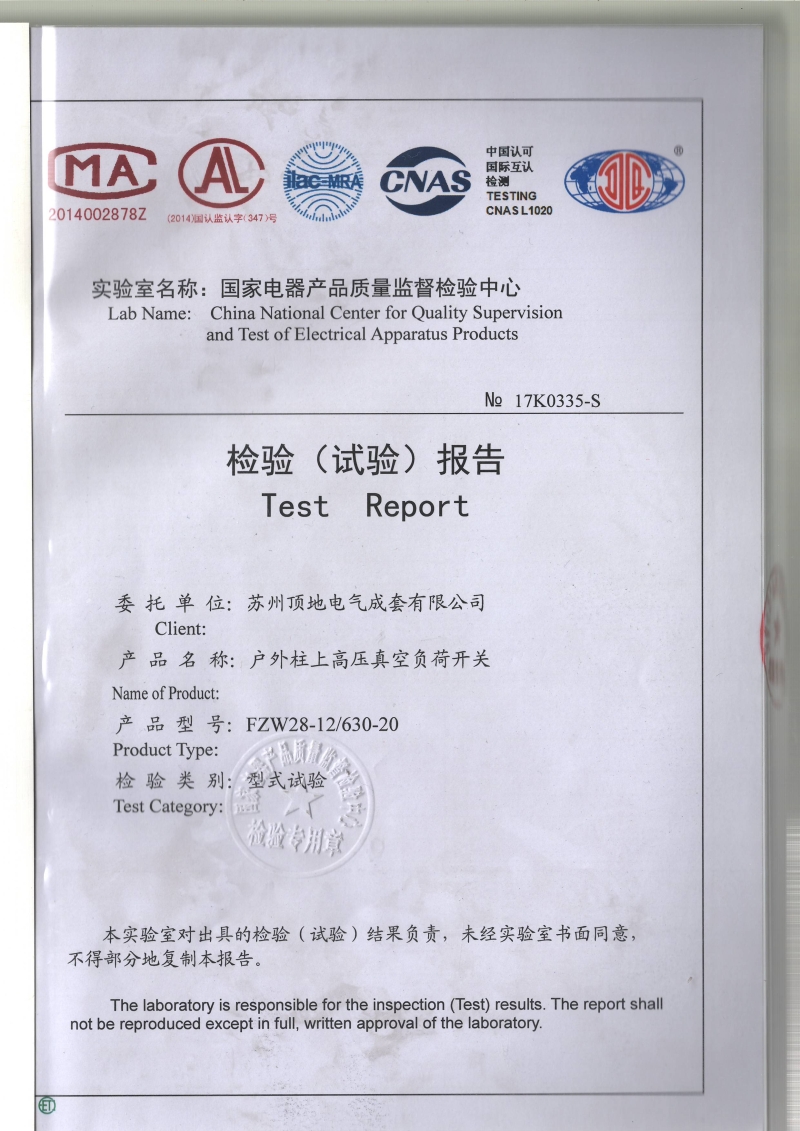

檢測報告

產品概述

FZW28-12型戶外分界真空負荷開關（開關本體與控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10kV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。適用于10kV架空配電線路分段點或聯絡點分合控制?？膳c終端設備配套，實現無需通信的就地故障隔離功能。使用于柱上安裝的場合，具有手動和電動操作功能。開關為免維護開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。

使用條件
環境溫度: -25°C; ?-- +40°C
日照烈度: 0.1W/cm2
覆冰厚度: <=10mm
海拔高度: 1000M 及以下地區
相對濕度: 日平均值<=95%,月平均值<=90%
最大風速: 35m/s
抗震能力: 地面水平加速度:0.2g，地面垂直加速度:0.1g

序號	項目		單位	參數
1	額定電壓		kV	12
2	額定絕緣水平	1min工頻電壓(對地/斷口)		42/48
2	額定絕緣水平	雷電沖擊電壓(峰值)(對地/斷口)		75/85
3	額定頻率		Hz	50
4	額定電流		A	630
5	額定短路開斷電流		kA	20
6	額定短路開斷電流開斷次數		次	30
7	額定峰值耐受電流		kA	50
8	額定短時耐受電流		kA	20
9	額定短路持續時間		S	4
10	分閘時間		ms	40-60
11	合閘時間		mS	60-100
12	全開斷時間		ms	< 100
13	機械壽命		次	5000
