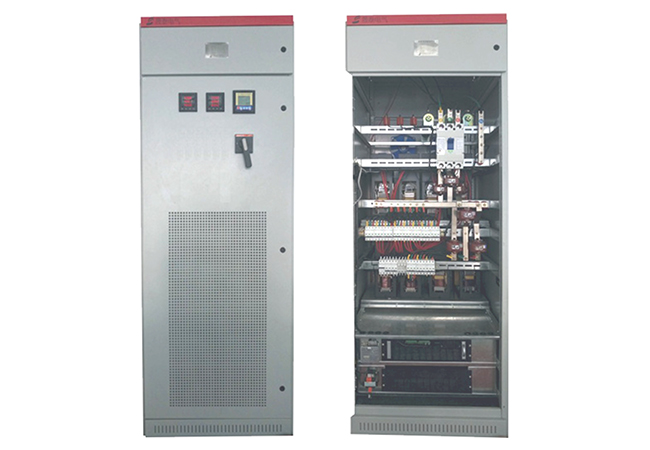

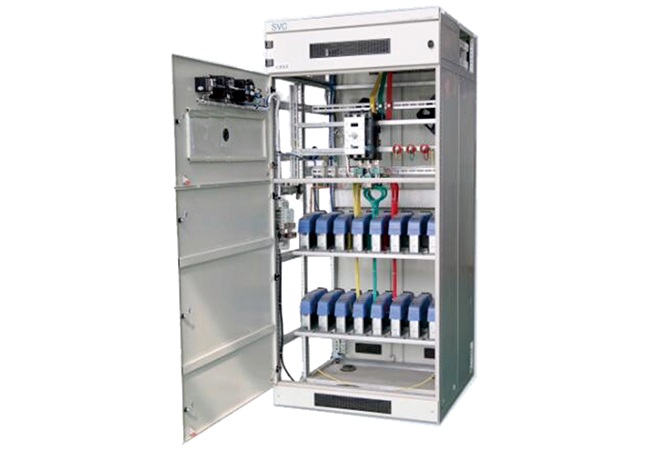

SVC 電容補償柜復合開關+電容

蘇州頂?shù)仉姎獬商咨a(chǎn)的低壓動態無功補償濾波成套裝置，兼有TSC和電力濾波器的雙重功能特點，是一種先進、獨特的晶閘管柔性投切技術，通過控制晶閘管實現各次濾波器組無觸點自動投切，，避免了傳統接觸器投切及晶閘管過零投切時產生的涌流、暫態沖擊，無需放電即可再投，還可以濾除電力系統中的諧波電流，并且由于電容器與電抗器串聯，避免了諧波的放大問題。濾波器組由控制器控制投切，動態響應時間不超過20ms。濾波效果明顯，補償后功率因數不低于0.93

聯系電話：0512-69393820

立即咨詢在線留言

產品詳情
技術參數
擴展描述
產品樣本

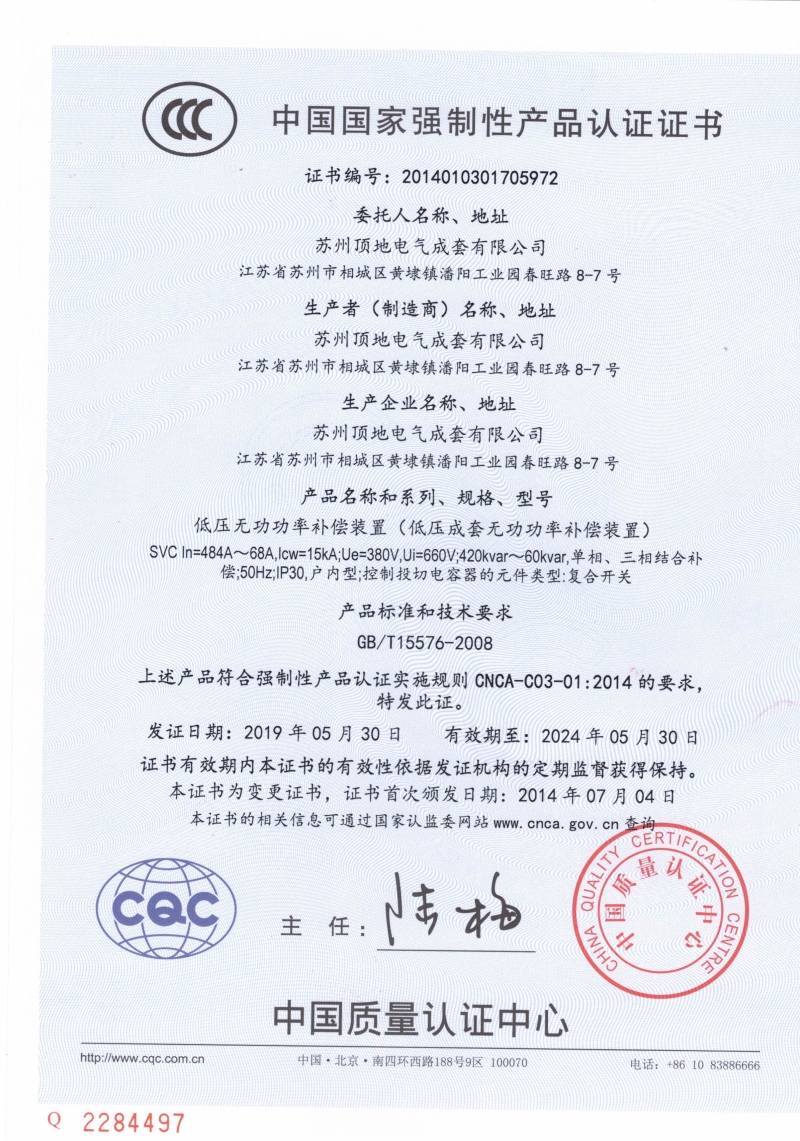

認證證書

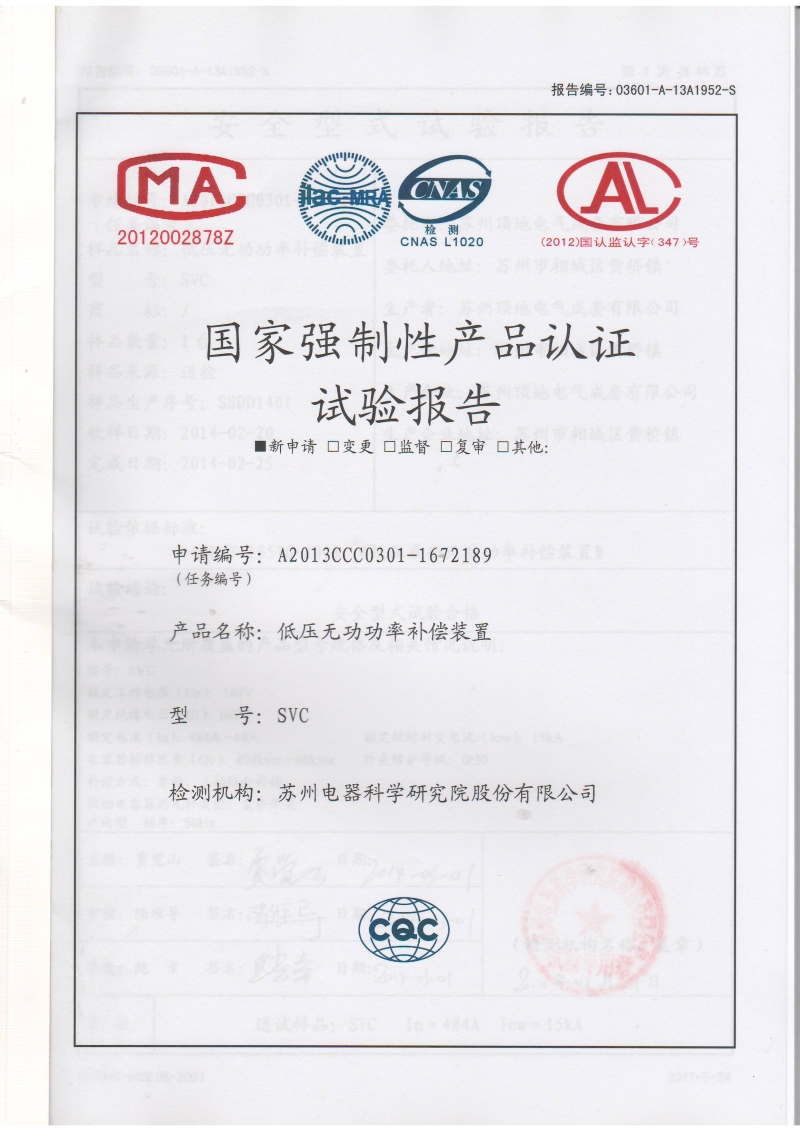

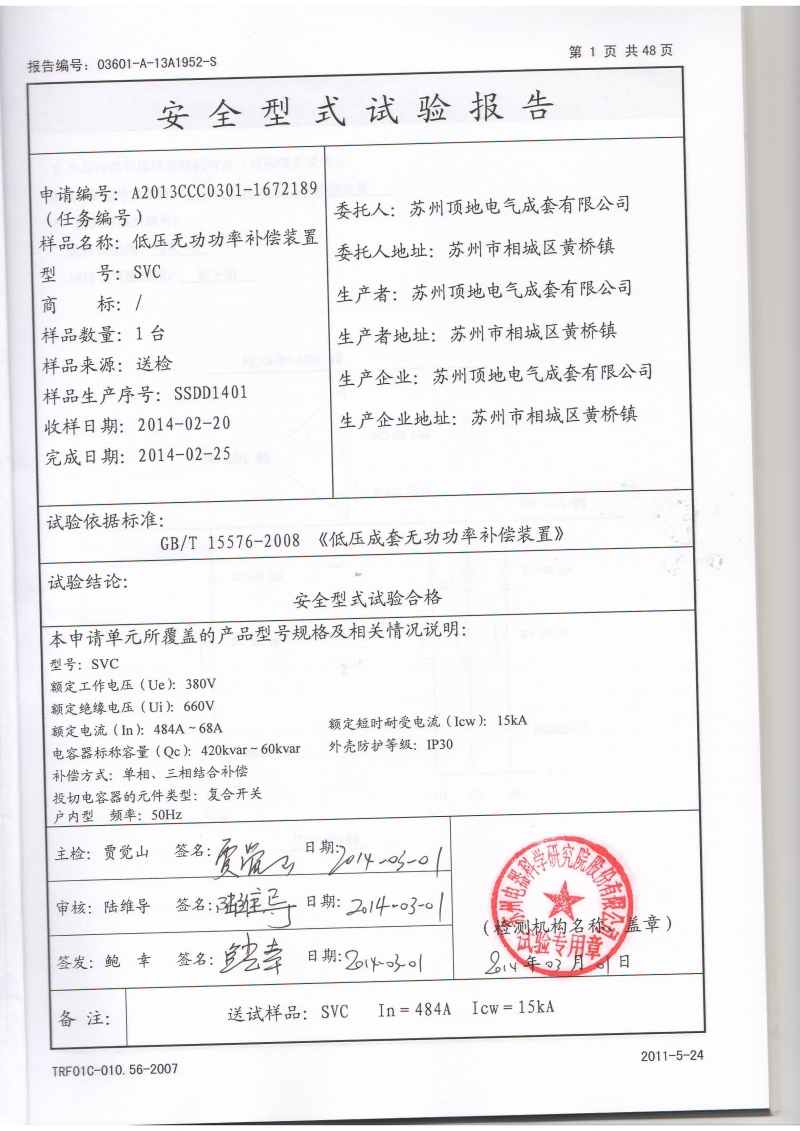

檢測報告

產品概述
智能無功補償電容器由CPU測控單元、無涌流投切開關、保護裝置、低壓自愈式電力電容器組成一個獨立完整的智能補償單元，替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(或接觸器)、熱繼電器指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。
智能電容改變了傳統的機械式接觸器或機電一體化開關作為投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭?。??

使用條件
環境溫度: -5°C; ?-- +40°C
環境濕度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
產品運行環境不應有火災、爆炸的危險以及化學腐蝕、劇烈震動的場所
日平均溫度不超過+35°C

序號	項目	單位	參數
1	額定電壓	V	AC380
2	額定絕緣電壓	V	AC660
3	動態響應時間	s	<= 1
4	污染等級	?	3級
5	電氣間隙	mm	>= 10
6	爬電距離	mm	>= 14
7	母線額定電流及分斷能力	A/kA	523A/15KA + 50A /30KA
8	主開關額定電流及分斷能力	A/kA	630A/15KA
9	補償容量	Kvar	0—430 + 30
10	外殼防護等級	?	IP41
