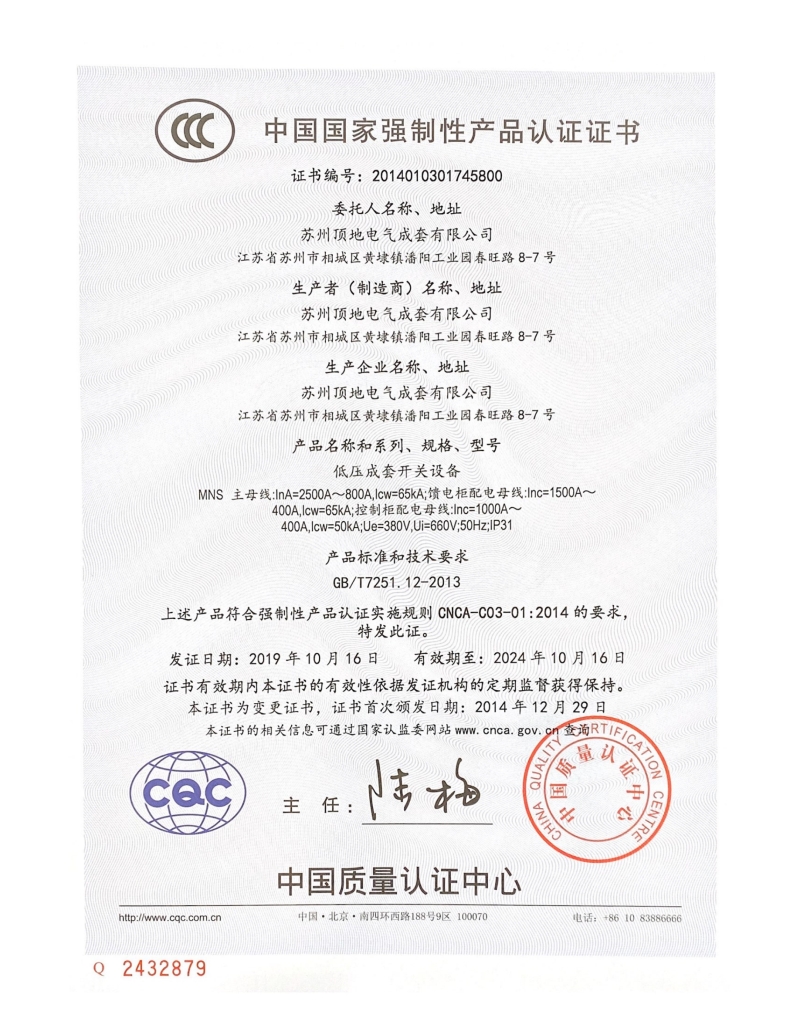

- 認證證書
- 檢測報告
產品概述
MNS交流低壓抽出式配電柜適用于發電廠、變電站、石油化工、冶金、輕工紡織、高層建筑等行業的配電系統。作為三相交流 690V/50HZ以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。MNS 產品符合GB7251、IEC439標準， 基本柜架采用拼裝式組合式結構。面板表面經過酸洗、磷化處理后靜電噴涂，具有抗腐蝕性、牢固的機械強度，又有可靠的接地連接性。 柜體可分為母線室、垂直通道、電纜室、功能單元室，各單元功能作用相對獨立且區域之間由隔板嚴格分離，保護使用安全且防止事故蔓延。饋線抽屜有8E/4、8E/2、8E、16E、24E五種規格（E=25mm)。抽屜具有連接位置、試驗位置、斷開位置、移動位置和分離位置。相同單元模數抽屜可以方便的實現互換，可方便進行維護和維修，確保運行可靠性。
使用條件
- 環境溫度: -25°C; ?-- +40°C
- 環境濕度: 日平均值<=95%,月平均值<=90%
- 海拔高度: 2000M 及以下
- 產品運行環境不應有火災、爆炸的危險以及化學腐蝕、劇烈震動的場所
- 日平均溫度不超過+35°C
- 設備安裝時與垂直面的傾斜度不超過5%
|
序號 |
項目 |
單位 |
參數 |
||
|
1 |
額定工作電壓 |
V |
AC400 |
||
|
2 |
額定絕緣電壓 |
V |
AC690 |
||
|
3 |
額定頻率 |
Hz |
50 |
||
|
4 |
污染等級 |
? |
3級 |
||
|
5 |
電氣間隙 |
mm |
>= 14 |
||
|
6 |
爬電距離 |
mm |
>= 16 |
||
|
7 |
主母線額定電流 |
A |
1000-3200 |
1600-4000 |
4000-6300 |
|
8 |
額定短時耐受電流 |
kA |
50 |
80 |
100 |
|
9 |
峰值耐受電流 |
kA |
105 |
175 |
220 |
|
10 |
外殼防護等級 |
? |
IP30,IP31,IP40,IP41 |
||
