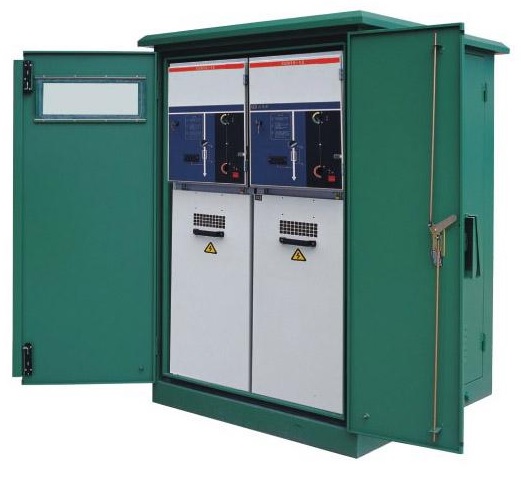

DFW戶外高壓電纜分接箱，專用于交流12kV電纜系統的電纜節點處，用以分配電能。具有全絕緣、全密封、耐腐蝕、免維護、體積小、無油化、安裝簡單、接地靈活、無任何帶電部分裸露等特點，以先進技術解決了電纜“T”接、環網供電多路進出線等難題。
該產品適用于城市街道、居民小區、高層建筑、地下設施、公路、隧道、工礦企業、油田、港口、機場、碼頭、開發區、立交橋、工地、大中型企業以及其它場合的配電網，特別適用于城市電網改造工程，可大大節省設備和電纜的投資，提高供電可靠性。
使用條件
環境溫度: -25°C; ?-- +40°C
日照烈度: 0.1W/cm2
覆冰厚度: <=10mm
海拔高度: 2000M 及以下地區
相對濕度: 日平均值<=95%,月平均值<=90%
最大風速: 35m/s
|
序號 |
項目 |
單位 |
12KV參數 |
24KV 參數 |
|
1 |
額定電壓 |
kV |
12 |
24 |
|
2 |
額定電流 |
Hz |
630 |
630 |
|
3 |
雷電沖擊耐受電壓 |
kA |
75 |
125 |
|
4 |
工頻耐壓 |
kA |
42 |
65 |
|
5 |
額定短時耐受電流 |
kA |
20 |
20 |
|
6 |
額定峰值耐受電流 |
kA |
50 |
50 |
|
7 |
額定有功負載開關電流 |
A |
630 |
630 |
|
8 |
配電線路閉環開關電流 |
A |
630 |
630 |
|
9 |
額定電纜充電開關電流 |
A |
25 |
25 |
|
10 |
回路電阻 |
? |
<= 400 |
<= 400 |
|
11 |
局部放電 |
Pc |
15kv < 10pC |
15kv < 10pC |
|
12 |
額定頻率 |
Hz |
50 |
50 |
|
13 |
防護等級 |
? |
IP33 |
IP33 |
